產品列表

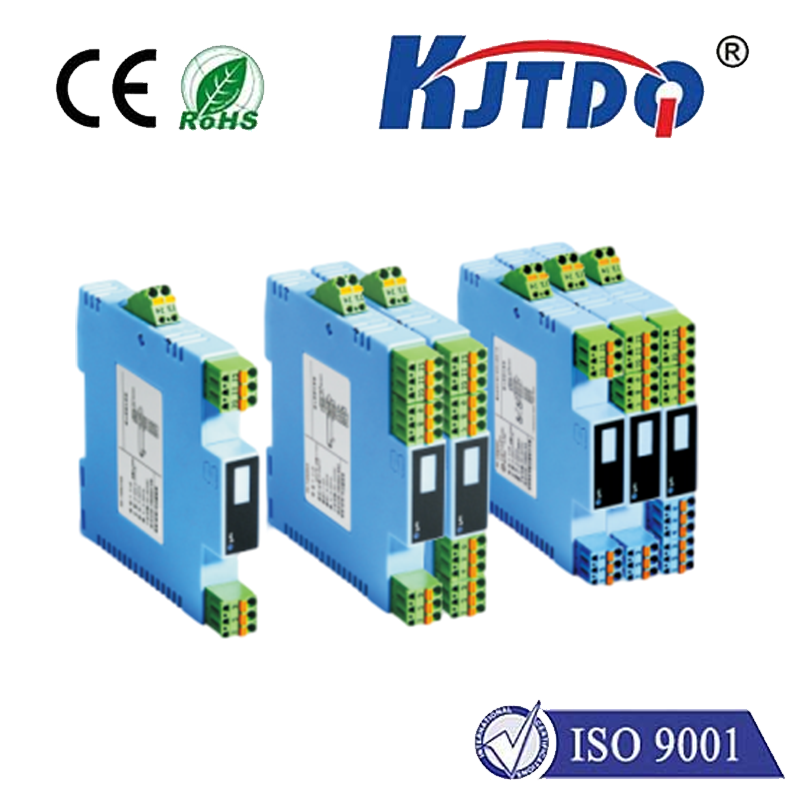

KJT-7030隔離安全柵
KJT-7030隔離安全柵
KJT-7030隔離安全柵
KJT-7030隔離安全柵
KJT-7030隔離安全柵

KJT-7030隔離安全柵

  • 供電電壓范圍:20~30VDC
  • 額定供電電壓:24V DC
  • 開路電壓:8V±0.5V
  • 開關閾值:1.2~2.1mA
  • 回滯:0.2mA

開關量輸入隔離安全柵

適用于安裝在爆炸區域的本安型接近開關(符合DIN1923

4標準的NAMUR接近開關)或觸點開關。通過隔離,以繼電

器觸點(或晶體管、電平信號)輸出方式傳送至安全區的控制

系統或其它儀表。

可選擇有線路故障檢測功能的開關量隔離安全柵和沒有線

路故障檢測功能的開關量隔離安全柵。

有輸入線路故障檢測功能的開關量隔離安全柵,當檢測到

有線路故障時,儀表面板上的線路故障LED指示燈亮紅色。

(說明:當用到線路檢測功能時,如果需要使用機械觸點

開關作為輸入設備,必須在輸入回路中連接線路故障傳感器,

以避免開關量隔離安全柵將機械觸點開關正常的通斷誤當做輸

入回路的斷路或短路故障。)

當選擇沒有線路故障檢測功能的開關量隔離安全柵,儀表

面板上沒有線路故障指示燈。



主要技術參數

● 供電電源

供電電壓范圍:20~30VDC

額定供電電壓:24V DC

電流消耗(24VDC供電,繼電器輸出):<25 mA



● 從危險區輸入

觸點開關或符合DIN 19234的NAMUR接近開關。

開路電壓:8V±0.5V

開關閾值:1.2~2.1mA

回滯:0.2mA (典型值)

線路故障時,斷路電流:< 0.1mA; 短路電流:> 4mA



● 向安全區輸出

輸出類型: ① 繼電器觸點;② 晶體管;③電平信號

(訂貨時請選擇輸出類型)

① 繼電器觸點

觸點特性:24VDC,2A;

負載類型:電阻性負載

響應時間:≤10ms

② 晶體管

外部供電電壓:≤40V

驅動輸出電流:≤40mA

晶體管集電極輸出 高電平: VCC;低電平:≤2.5V

晶體管發射極輸出 高電平: VCC-2.5V;低電平:≤ 0.5V

③電平信號

高電平:4.5V ~ 5.5V

低電平:≤0.5V

高電平驅動能力:≤20mA



● 輸入 / 輸出特性說明 (同相控制)

儀表出廠的設定狀態為輸入與輸出同相,即輸入開關吸合,輸出繼

電器也吸合(如果是晶體管輸出,則晶體管導通;如果是電平信號

輸出,則輸出為高電平信號)。儀表面板上的輸出狀態指示燈亮。


● 線路故障檢測

本儀表出廠設定為:當檢測到輸入線路故障時,儀表面板上的故障

檢測指示燈亮,輸出繼電器觸點為松開狀態 ( 如果是晶體管輸出,

則晶體管不導通;如果是電平信號輸出,則輸出為低電平信號)。

向安全區輸出

有線路故障報警的儀表

(儀表面板上有故障指示燈)

無線路故障報警的儀表

(儀表面板上沒有故障指示燈)


● 儀表指示燈

LED

OUT

POWER

為輸入線路故障指示燈(燈亮為線路故障發生時)

為輸出狀態指示燈(燈亮為繼電器觸點吸合時)

為電源指示燈(燈亮為儀表通電)

(注: 如果選擇是沒有故障檢測功能的儀表,則沒有LED指示燈。)





尺寸圖

KJT-7030隔離安全柵

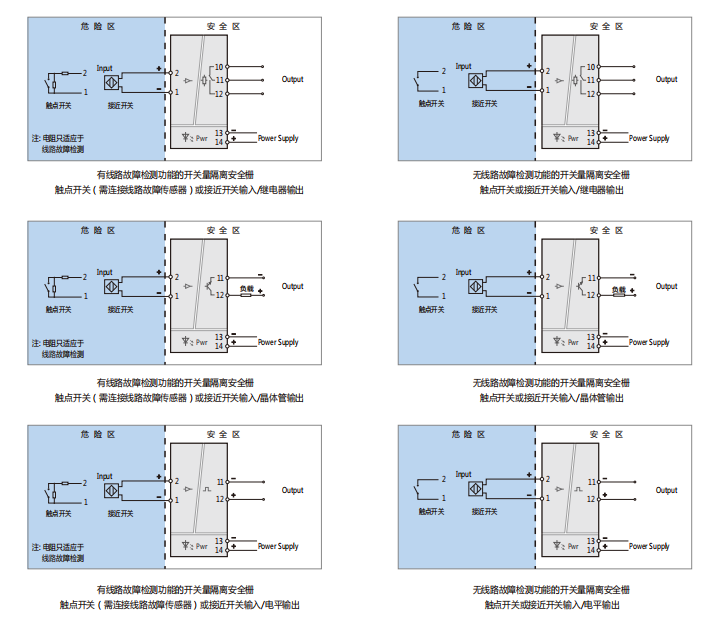

接線圖

KJT-7030隔離安全柵
